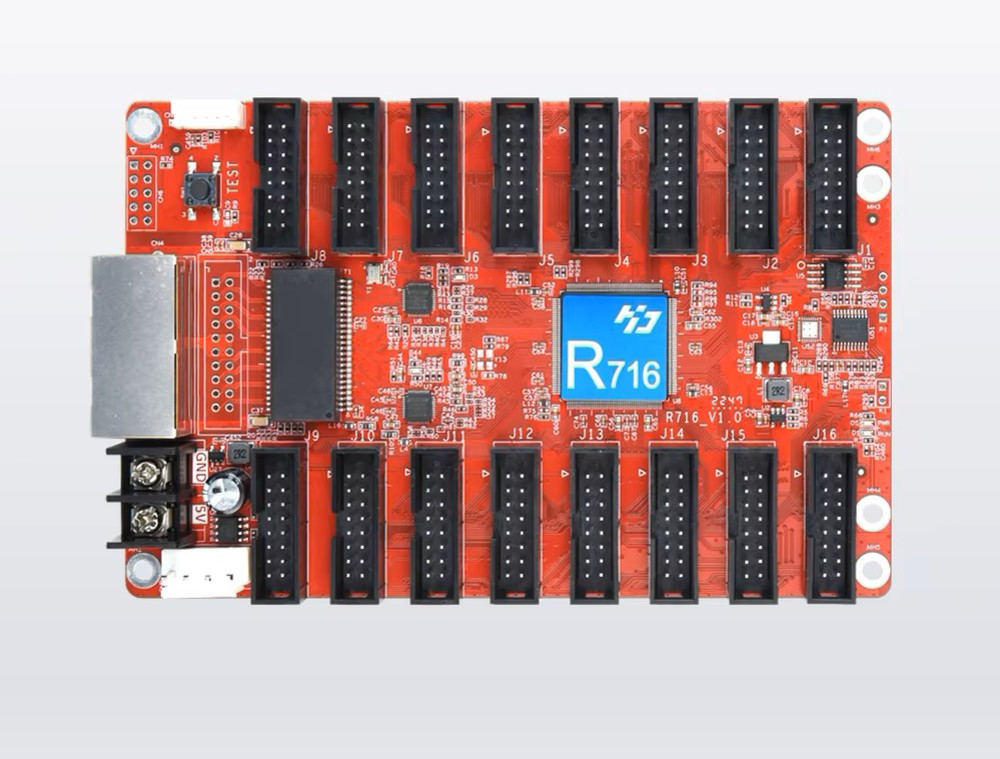

Контроллер HD-R716 подходит для всех светодиодных полноцветных модулей для улицы и для помещений, информация загружается через LAN-вход, простая программа управления HDPlayer.

Установка и настройка:
1.Контроллер устанавливается в светодиодный экран, led кабинет, чаще всего на светодиодный модуль и места предназначенные для крепления контроллера.
2.Подаем питание на контроллер HD-R716 от блока питания, + красный клемма (+5), — черный клемма (GNB).
3.Далее подключаем к контроллеру шлейф идущий от верхнего первого светодиодного модуля к дорожке №1 (верх-верх, низ-низ) и т.д. в зависимости от высоты светодиодного экрана.
4.Устанавливаем программу на компьютер HDPlayer (раздел загрузки), создаем контент.
5.Далее загружаем в экран через LAN-кабель. USB-OK-FINISH-LAN port.

Максимальное количество пикселей: 327 680
Разрешение: 512*640
Интерфейс ввода: Ethernet
Интерфейс вывода: HUB 75Е 16 рядов

Обзор

1. R716 имеет 16 портов HUB75E, совместимых с различными моделями R500/R508/R512/R512S/R512T/R516/R516T/R612.

2. Поддерживает асинхронную и синхронную отправку данных.

3. Совместим с большинством ШИМ-микросхемных модулей.

Параметры

1. Двухрежимный блок передачи данных с видеопроцессором серии VP.

2. Поддерживает любой метод сканирования от статического до 1/128 сканирования.

3. Максимальная загружаемая емкость: 327 680 пикселей.

4. Диапазон регулирования зависит от количества портов концентратора/решения модуля.

Подключение и настройка

1. Приемную карточку можно класть в любой последовательности.

2. Интеллектуальная настройка позволяет настроить расположение платы экранного блока.

3. Встроена функция проверки экрана, равномерности яркости и плоскостности дисплейного модуля.

Технические характеристики

1. Питание: 5 В постоянного тока, 2,1 Гбит/с Ethernet, HUB75E.

2. Входное напряжение: 4,0 В-5,5 В, 5 Вт.

3. Рабочая температура: -40℃~80℃, относительная влажность 0~90%.

4. Масса нетто: ≈91 г.
