Описание товара

Want create site? Find Free WordPress Themes and plugins.

Контроллер HD-R712 подходит для всех светодиодных полноцветных модулей для улицы и для помещений, информация загружается через LAN-вход, простая программа управления HDPlayer.

Установка и настройка:
1.Контроллер устанавливается в светодиодный экран, led кабинет, чаще всего на светодиодный модуль и места предназначенные для крепления контроллера.
2.Подаем питание на контроллер HD-R712 от блока питания, + красный клемма (+5), — черный клемма (GNB).
3.Далее подключаем к контроллеру шлейф идущий от верхнего первого светодиодного модуля к дорожке №1 (верх-верх, низ-низ) и т.д. в зависимости от высоты светодиодного экрана.
4.Устанавливаем программу на компьютер HDPlayer (раздел загрузки), создаем контент.
5.Далее загружаем в экран через LAN-кабель. USB-OK-FINISH-LAN port.

Максимальное количество пикселей: 65 536
Разрешение: 128*512
Максимальная ширина для уличных модулей: 256
Максимальная ширина для интерьерных модулей: 128
Интерфейс ввода: Ethernet
Интерфейс вывода: HUB 75Е 8 рядов

Описание продукта

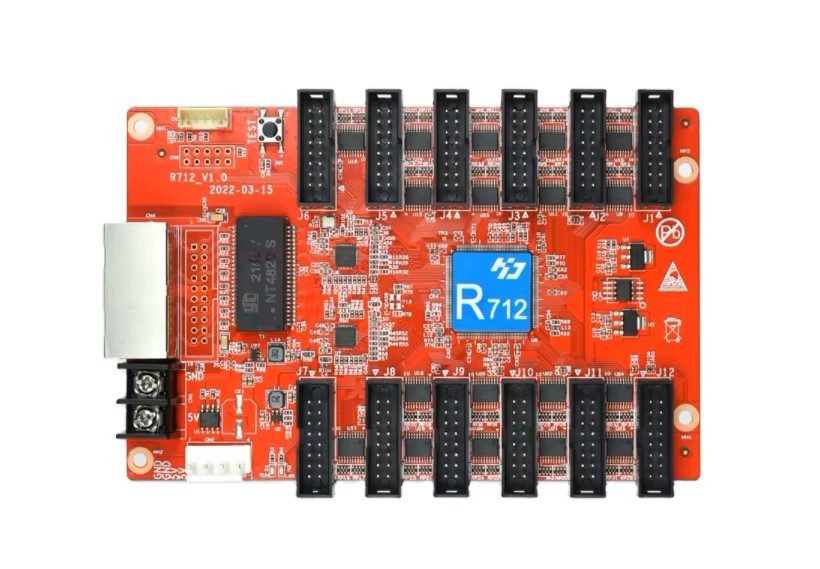

1. HD-R712 — плата для приема светодиодного дисплея

2. Поддерживает синхронную и асинхронную системы управления

3. Не требует платы-адаптера концентратора

4. Оснащена интерфейсом 12*HUB75E с пропускной способностью 131 072 пикселя

Параметры и особенности

1. Двухрежимный блок отправки

2. Асинхронная и синхронная карты отправки

3. Видеопроцессор серии VP

4. Совместим со всеми распространенными микросхемными модулями

5. Поддерживает большинство ШИМ-микросхемных модулей

6. Поддерживает любой метод сканирования

7. Гигабитный Ethernet

8. Максимальная загрузка: 262 144 пикселей

9. Рекомендуемая пропускная способность: 128*1024 пикселей для обычной микросхемы, 256*1024 пикселей для ШИМ-микросхемы

10. Диапазон регулирования: подключение нескольких карт памяти

11. Серая шкала: 256~65536

12. Интеллектуальная настройка: проверка экрана, равномерности яркости и плоскостности дисплейного модуля

Способ подключения

1. Питание 5 В постоянного тока*2

2. Порт Ethernet 1 Гбит/с*2

3. HUB75E*12

4. Входное напряжение: 4,0В-5,5 В 5 Вт

Размеры и интерфейс

1. Размеры: Shenzhen Huidu Technology Co., Ltd.

2. Интерфейс: кнопка тестирования, индикатор работы, гигабитный порт Ethernet, интерфейс питания, интерфейс с плоским кабелем

Технические параметры

1. Номинальное напряжение: 4,0 В-5,5 В

2. Рабочая температура: -40℃~80℃

3. Влажность рабочей среды: 0~90%

4. Влажность окружающей среды при хранении: 0~90%

5. Масса нетто: ≈91 г

   При заказе от 10 штук и выше скидка до 60%.
