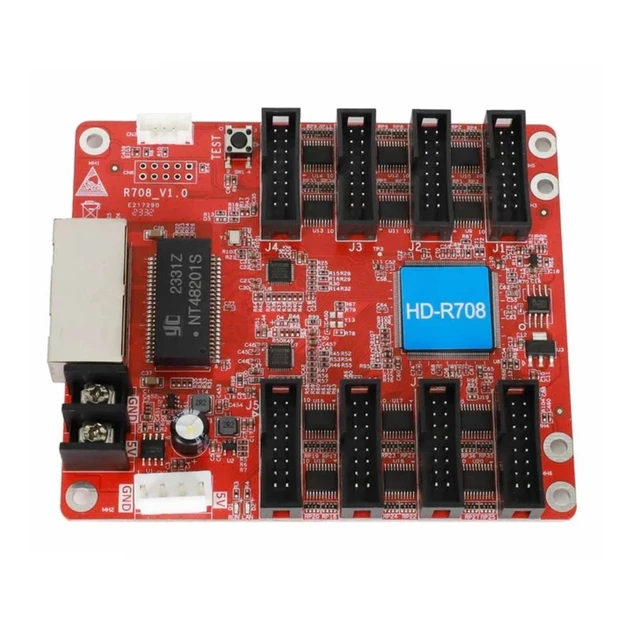

Контроллер HD-R708 подходит для всех светодиодных полноцветных модулей для улицы и для помещений, информация загружается через LAN-вход, простая программа управления HDPlayer.

Установка и настройка:
1.Контроллер устанавливается в светодиодный экран, led кабинет, чаще всего на светодиодный модуль и места предназначенные для крепления контроллера.
2.Подаем питание на контроллер HD-R708 от блока питания, + красный клемма (+5), — черный клемма (GNB).
3.Далее подключаем к контроллеру шлейф идущий от верхнего первого светодиодного модуля к дорожке №1 (верх-верх, низ-низ) и т.д. в зависимости от высоты светодиодного экрана.
4.Устанавливаем программу на компьютер HDPlayer (раздел загрузки), создаем контент.
5.Далее загружаем в экран через LAN-кабель. USB-OK-FINISH-LAN port compcled.

Максимальное количество пикселей: 65 536
Разрешение: 128*512
Максимальная ширина для уличных модулей: 256
Максимальная ширина для интерьерных модулей: 128
Интерфейс ввода: Ethernet
Интерфейс вывода: HUB 75Е 8 рядов

Описание платы R708

1. R708 Ton-board с 8 портами HUB75E

2. Совместима с платой приема серии R

3. Работает с асинхронной и синхронной отправляющими картами

4. Поддерживает универсальный светодиодный контроллер

Параметры и особенности

1. Двухрежимный передающий модуль с видеопроцессором серии VP

2. Поддерживает асинхронную и синхронную отправляющие карты

3. Совместим со всеми распространенными микросхемными модулями

4. Поддерживает большинство ШИМ-микросхемных модулей

5. Поддерживает любой метод сканирования от статического до 1/128 сканирования

6. Гигабитный Ethernet

7. Обычный чип: 128*512 пикселей, ШИМ-чип: 256*512 пикселей

8. Широкий диапазон регулирования: P1.667, P1.538, P1.25

9. Подключение нескольких карт

10. Серая шкала: 256~65536

11. Интеллектуальная настройка: проверка экрана, равномерности яркости и плоскостности дисплейного модуля

12. Тестовые функции: сетевой кабель Super Cat5, Cat6 в радиусе 80 метров

13. Порт: питание 5 В постоянного тока, Ethernet 2,1 Гбит/с, HUB75E*8

14. Входное напряжение: 4,0 В-5,5 В

15. Сила: 5 Вт

Размеры и интерфейс

1. Размеры и интерфейс

2. Кнопка тестирования: проверка равномерности яркости и плоскостности дисплейного модуля

3. Индикатор работы: D1 (ЗАПУСК) мигает, D2 (LAN) быстро мигает

4. Гигабитный порт Ethernet

5. Интерфейс питания: напряжение постоянного тока 4,0 В ~ 5,5 В

6. Интерфейс с плоским кабелем: 8 интерфейсов HUB75E для подключения к светодиодным модулям

Технические параметры

1. Постоянный ток 4,2 В-5,5 В

2. Рабочая температура: -40℃~80℃

3. Относительная влажность: 0~90%

4. Влажность окружающей среды при хранении: -40~90%

5. Масса нетто: 0.077 кг

   При заказе от 10 штук и выше скидка до 60%.
